23.08.2008: Einbau der Registerzüge


Im Zusammenhang mit dem Bau der Grundplatte wurde ber Pfeifenstock schon vorbereitet. Die Nun geht es um die Fortsetzung der Arbeiten.
  1. Pfeifenstock und Grundplatte lackieren

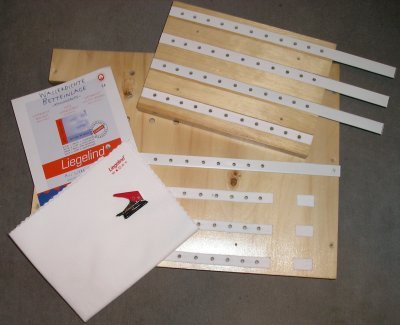

  2. Vorbereitung der Schleifendichtungen (Fa. Liegelind: Betteinlage L64, 40cm x 50cm, ca. 4 Euro)
    1. Acht 30cm lange Streifen doppelseitiges Klebeband (15mm breit) mit etwa 3mm Abstand auf die Betteinlage kleben
    2. Streifen in der Mitte zwischen dem Klebeband ausschneiden
    3. für jede Schleife: Schleife auf den Liegelindstreifen legen, Löcher mit einem Stift übertragen und mit einem Miniatur-Bürolocher (nur 1 Loch 6mm) nacheinander ausstanzen, dabei die Lage der angezeichneten Löcher durch den Boden des Lochers kontrollieren
  3. Gelochte Liegelindstreifen am Pfeifenstock und der Grundplatte anbringen
  4. Pfeifenstock mit Schleifendichtungen zur Kontrolle auf die Grundplatte bauen
  5. Bau und Befestigung der Verbindungsklötze an den Schleifen (siehe Seite 46), Anschlagfilz zur Gehäusewand berücksichtigen (!)
  6. Bohrung der Durchführungen in der Seitenwand des Gehäuses (Holzbohrer im Verbindungsklotz als Zentrierstift zum Markierung der Bohrung an der Gehäusewand) und Einbringung des Gleitfilzes in die Bohrung (ggf. erst nach dem Lackieren)
  1. Anfertigung der Durchführungen zum Knopf (Knopf aus dem Baumarkt)
    Hinweis zur Bestimmung der Länge: Die Scheifen sollen im gezogenen Zustand (Register aktiv) mit dem Klotz an der Gehäusewand anliegen (1mm Filz zwischen Klotz und Wand berücksichtigen!). Im deaktivierten Zustand soll die Schleife um 10mm hineingeschoben sein. Der Hub soll eigentlich durch eine Leiste als Anschlag auf der anderen Seite begrenzt werden. Um nun die Registerzüge nicht so weit aus dem Gehäuse herausstehen zu lassen und auch um besser sehen zu können, ob ein Register gezogen ist, sollen die Knöpfe im deaktivierten Zustand des Registers an der Gehäusewand anliegen (wieder mit 1mm Filz dazwischen). Damit ergibt die Länge der 12mm-Rundhölzer aus den Dicken: Filz + Hub + Gehäusewand + Filz.
  2. Zuschnitt der Gewindestangen zur Verbindung von Knöpfen und Verbindungsklötzen
  3. Zuschneiden und ankleben (doppelseitiges Klebeband) der Dämfungsfilze
  4. Einbau des Pfeifenstocks und der Registerzüge
Beim endgültigen Zusammenbau müssen ggf. die Stege zwischen den Schleifen in der Höhe noch etwas reduziert werden, damit die Schleifen auch sicher abgedichtet sind.

Benötigte Werkzeuge: Schere, Schraubendreher, Stichsäge, Bohrmaschine, kleiner Bürolocher
