12.01.2008: Vorbereitungen für die Grundplatte


Die weitere Materialbeschaffung bereitet etwas Probleme. Mehrere Baumärkte versichern, dass es 19mm-Multiplex-Platten, wie sie für die Grundplatte und den Pfeifenstock verwendet werden sollen, gar nicht gibt. Stattdessen stehen 21mm und 18mm zur Verfügung. Bei der dünneren Variante kann es Probleme beim Einfräsen der Luftkanäle in die Grundplatte geben. Also wird es die 21mm-Platte werden, wobei die 2mm zu viel durch eine anstatt 6mm nur 4mm starke untere Abdeckplatte für die eingefrästen Luftkanäle wieder ausgeglichen wird.

Für den Pfeifenstock wird eine 18mm-Platte reichen. Die Leisten (Dämme), die zwischen den Registerzügen (Schleifen) liegen sollen, gibt es nicht in 6mm, aber in 5mm Stärke, die PVC-Leisten für die Schleifen haben anstatt 3mm nur 2mm. Also wird der Unterbau des Pfeifenstocks auch einen Millimeter weniger hoch. Damit ist der Pfeifenstock insgesamt 2mm flacher und ergibt sich unauffällig mehr Luft über den Pfeifen.

Ebenso wird der Deckel des Ventilkastens mit 18mm auskommen müssen.

Da die Grundplatte, der Pfeifenstock und der Ventilkasten etliche gemeinsame Maße haben, ist es sinnvoll diese gemeinsam vorzubereiten. Dafür ergibt sich folgende Vorgehensweise aus der Baubeschreibung:

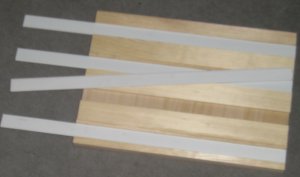

- Die Leisten für die Dämme und die  Schleifen werden hergestellt.
- Die Dämme werden in der richtigen Lage unter den Pfeifenstock geleimt.
- Die Bohrungen auf dem Pfeifenstock werden angerissen. Da später der Pfeifenstock auf der Grundplatte zum Bohren nicht unter die Ständerbohrmaschine passt, wird jetzt auf der Ständerbohrmaschine nur mit 1,5mm vorgebohrt. Die Pfeifen sollen ja einmal senkrecht stehen (siehe Seite 14). Später kann trotzdem noch mit einem 5,5mm-Holzbohrer mit Zentrierspitze aufgebohrt und dann auf 6mm erweitert werden.

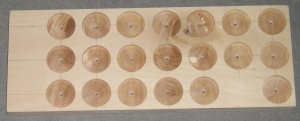

- Die Bohrungen für die Ventile werden auf der Unterseite des Ventilkastendeckels angerissen und die 35mm-Bohrungen 5mm tief abgesenkt und in der Mitte erst einmal mit 2,5mm durchgebohrt und auf der Oberseite gleich entsprechend der Baubeschreibung nummeriert.

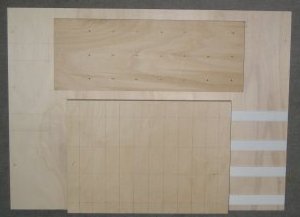

- Schnitte und Bohrungen der Grundplatte werden auf der oberen 6mm-Abdeckplatte angerissen. Die Lagen der Ventilplatte und des Pfeifenstocks werden markiert.

Benötigtes Werkzeug: Forstnerbohrer 35mm, Ständerbohrmaschine, Stichsäge, div. Holzbohrer.

Nun kann die Herstellung der Grundplatte folgen und die Arbeiten am Pfeifenstock und am Ventilkasten können unabhängig davon später fortgesetzt werden.


© Wolf-G. Blümich, 07.02.2009
