01.02.2009: Bau der Klappe

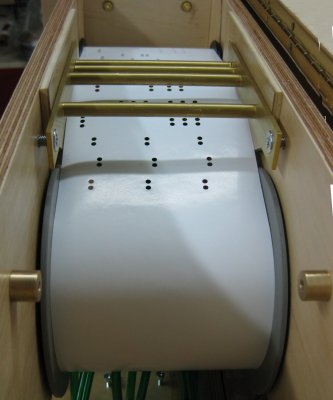

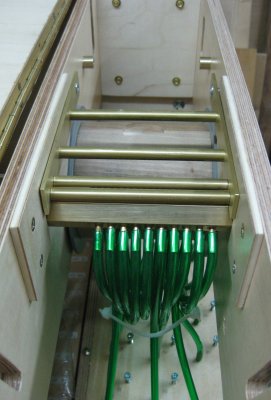

Die Teile der Klappe wurden den Maßen im Baubuch entsprechend aus Messing angefertigt. Zusätzlich wurde noch eine zweite Strebe eingefügt, um der Konstruktion mehr Stabilität zu geben. Da keine Drehbank zur Verfügung stand, wurden die beiden Rollen, die das Notenband auf den Steuerungsblock drücken, an ihren Enden mit einer Feile auf einen Durchmesser von 2,9mm reduziert. Dazu wurden die Rollen in die Ständerbohrmaschine gespannt, die Feile auf den Bohrtisch gelegt und seitlich gegen die Rolle gehalten, um das Material abzunehmen. Die Klappe wurde schließlich mit M6-Senkschrauben in der 5mm-Bohrung im Holz des Steurungskasten befestigt (siehe Verbesserung).

Als Auflage für die geöffnete Klappe wurden zwei Messing-Rundteile (12mm Durchmesser x 10mm) angebracht.
